触摸屏调试款120ghz线性调频连续波雷达液位计在化工现场案例

带搅拌反应釜液位测量的干扰分析与解决方案-客户案例

 产品介绍：

我司的新版120Ghz调频连续波雷达液位计。型号为：SAIPU-RD1200-02。该款雷达液位计的优势特点：

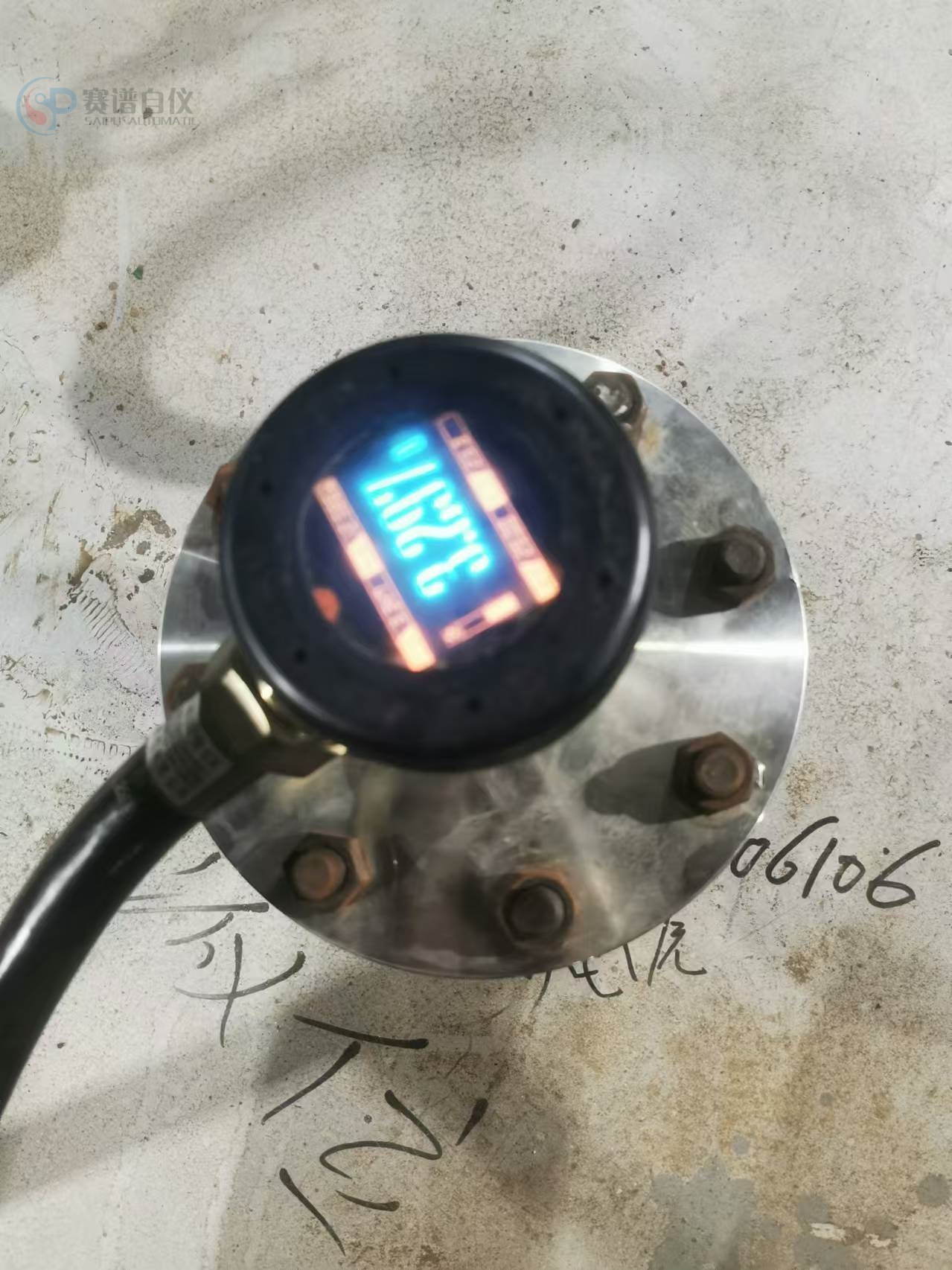

1、屏幕显示采用新的OLED显示技术。屏幕显示高清高亮。突破传统数据显示方式。黑暗环境下，仪表显示数据清晰可见。为现场仪表工程师巡检提供方便安全保证。对于仪表数据实时监控读取。

2、非接触式测量液位，安装简单方便。无需其他安装附件实现真正非接触测量，使安装维护大幅简单方便。

3、先进的电磁波数据分析算法技术，可实现储罐液位的测量和监控。仪表显示精度1mm.,测量精度可以达到+-3mm。仪表读取时间为6s。响应速度快。实时动态监控储罐液位值变化。

4、120Ghz调频连续波雷达液位计采用的频率为122GZH。波束角度小。正常小于3度。性能大大优于26Ghz脉冲雷达。实现目标距离的测量。无盲区

5、仪表工作电流低。140MA.。仪表可以实现参数设置工作静默状态。大大降低表的功耗。

6.信号输出为4-20Ma.也可以实现数字信号输出 RS485  MODBUS.

7.我司新版120Ghz雷达液位计SAIPU-RD1200-02采用触摸屏方式调试。突破常规按键操作局限。人机界面更丰富。

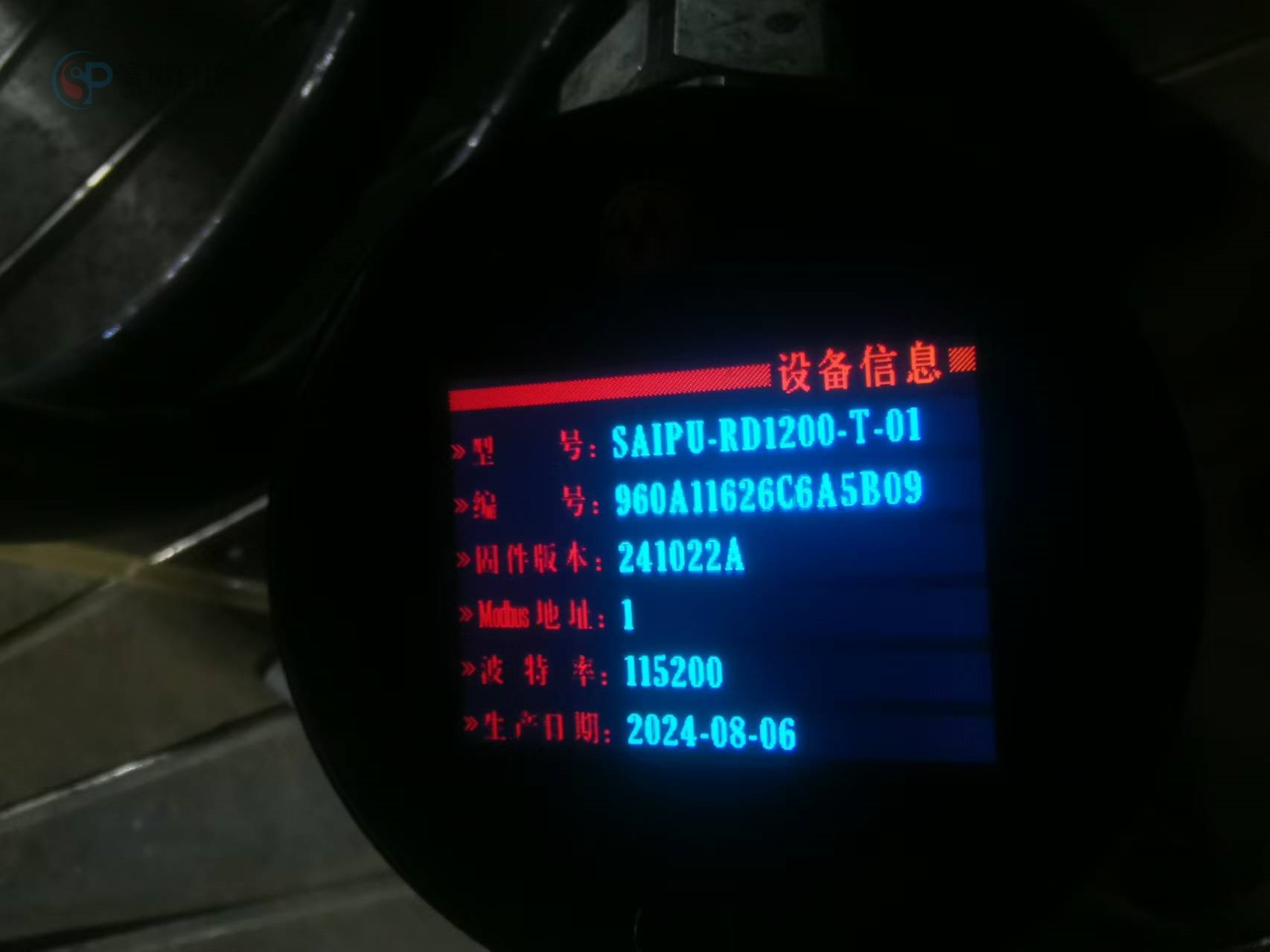

8..SAIPU-RD1200-02款雷达液位计设备采用全彩LCD320  240触摸显示屏幕。可以左右滑动进行参数配置查询。

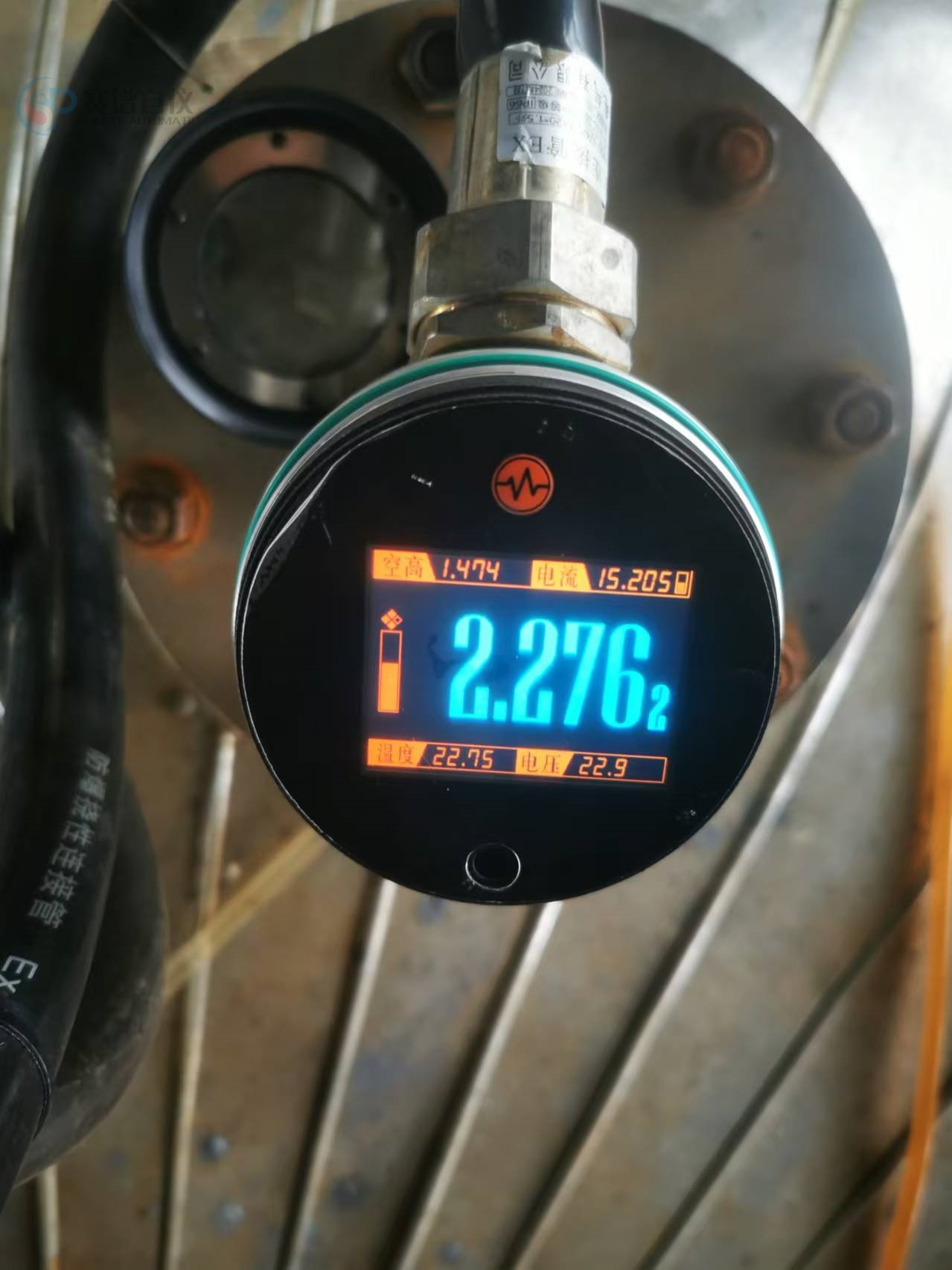

9.SAIPU-RD1200-02款主页面显示。空高，电流值，温度和电压显示检测。测量结果输出料高和空高可以实现切换输出。

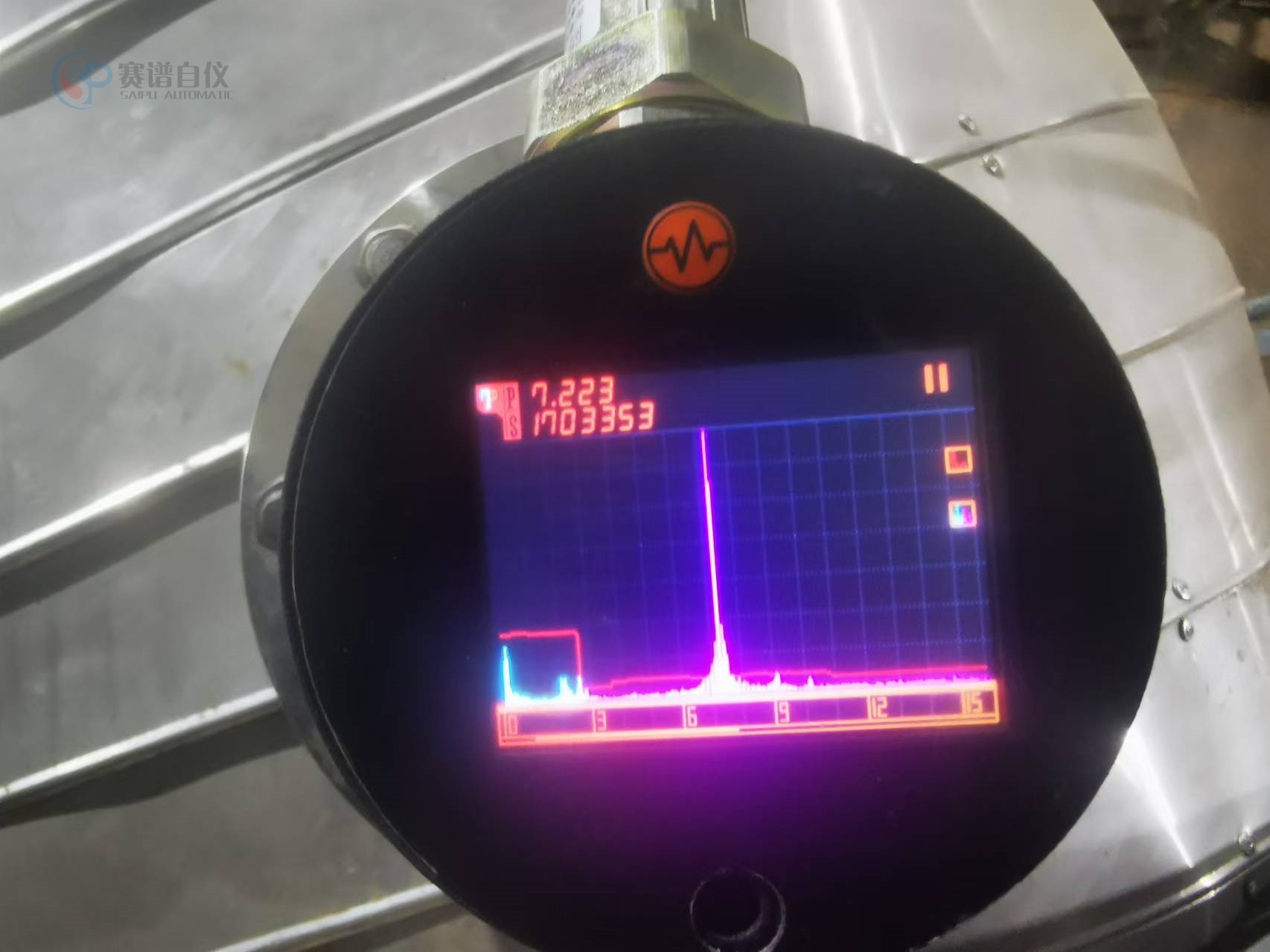

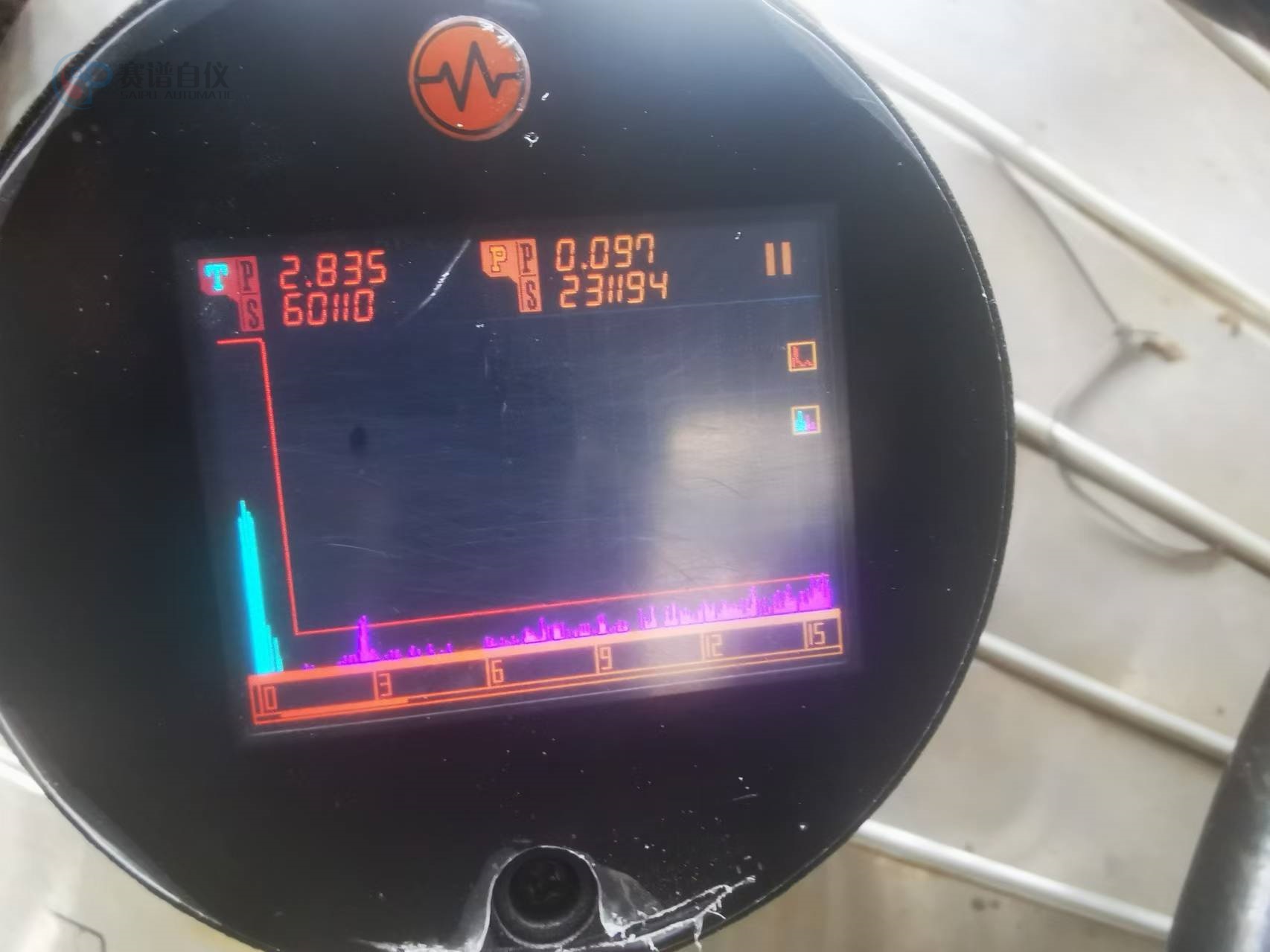

10.回波频谱分析。目标和峰值的位置及强弱显示。CFAR阈值显示控制。回波频谱显示控制。距离段和测量范围指示。

11.具备回波学习功能（底噪生成）。测量区间的起始值和终点站我们可以修改。底噪曲线显示控制，清除起点到终点区间的底噪数据。

12.应用类型里面的所测介质的介电常数可以进行选择。影响采样积累帧数，噪声边界点和门限因子N.F 。应用空间特点，可以区分储罐类型，进行测量储罐类型选择。该参数主要影响保护单元数，参考单元数，前后峰比值。

13.目标发现参数检测。噪声边界点数，保护单元数，是参考单元数，门限因子，前后峰比值。

14.稳定性处理界面，可以实现波动范围平均数据个数设定。保证外环境对波的影响尽可能小。实现测量的数据稳定性高。

15.可以实现测量距离段屏蔽功能。我们可以修改起始段和终止段距离。屏蔽影响测量数据结果的距离段。保证在复杂工况条件下对目标物的测量。

现场工况条件

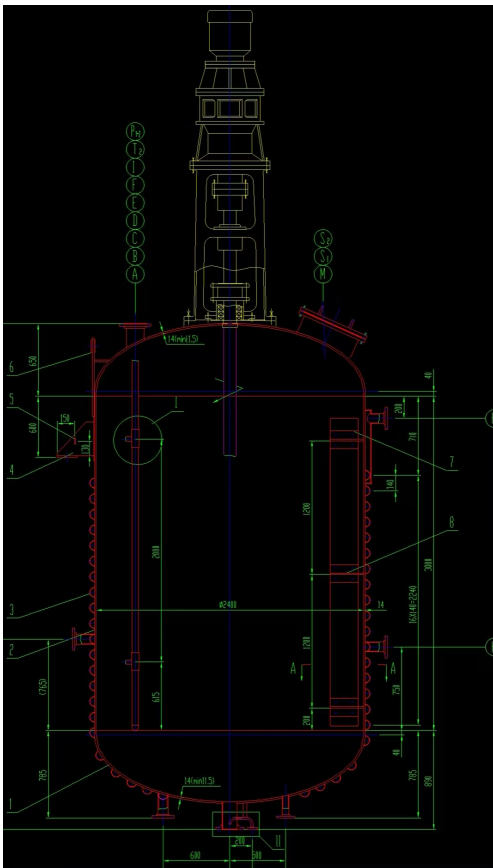

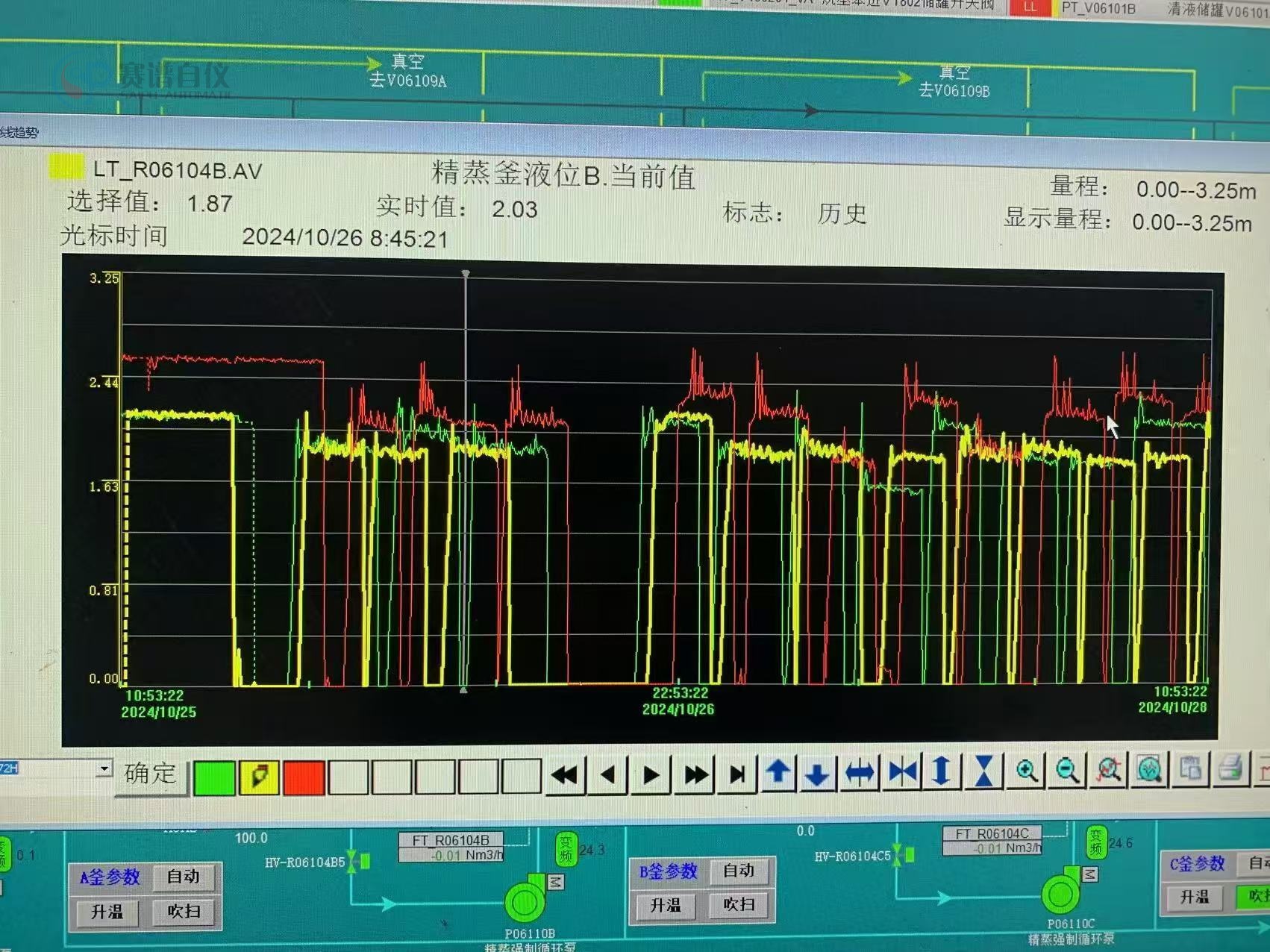

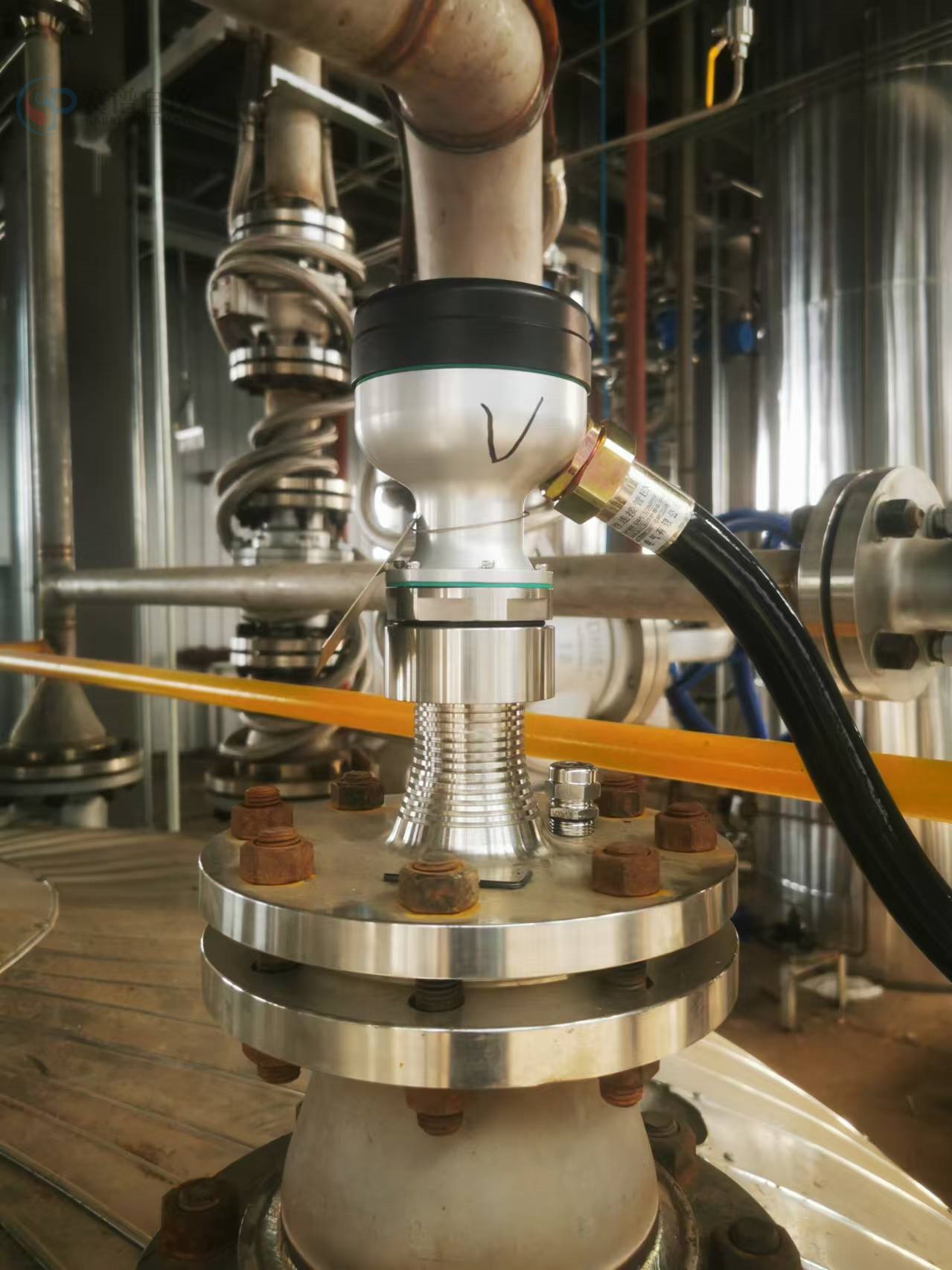

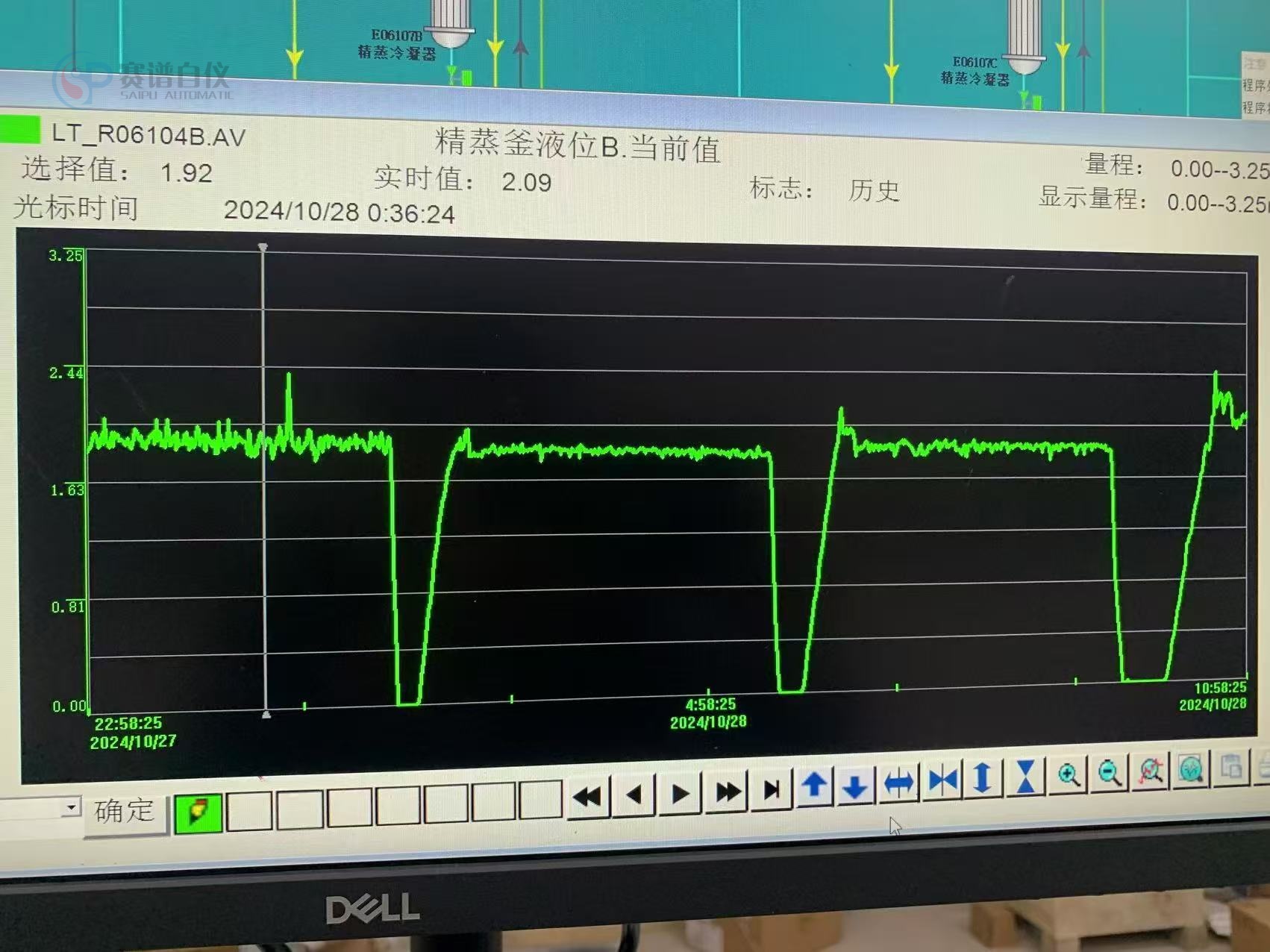

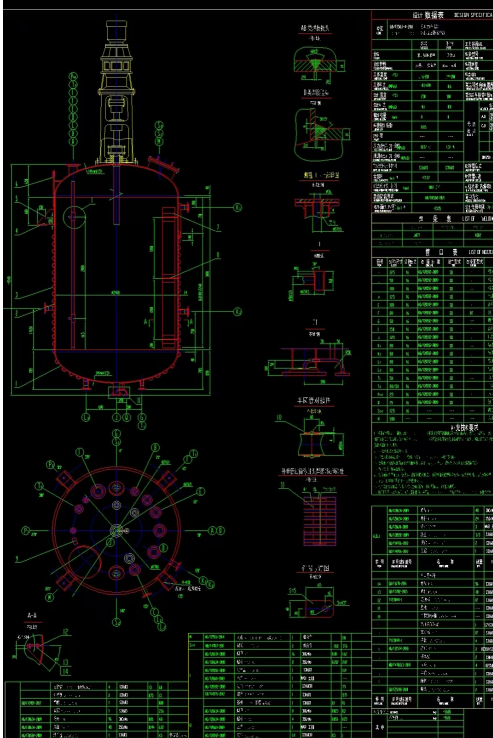

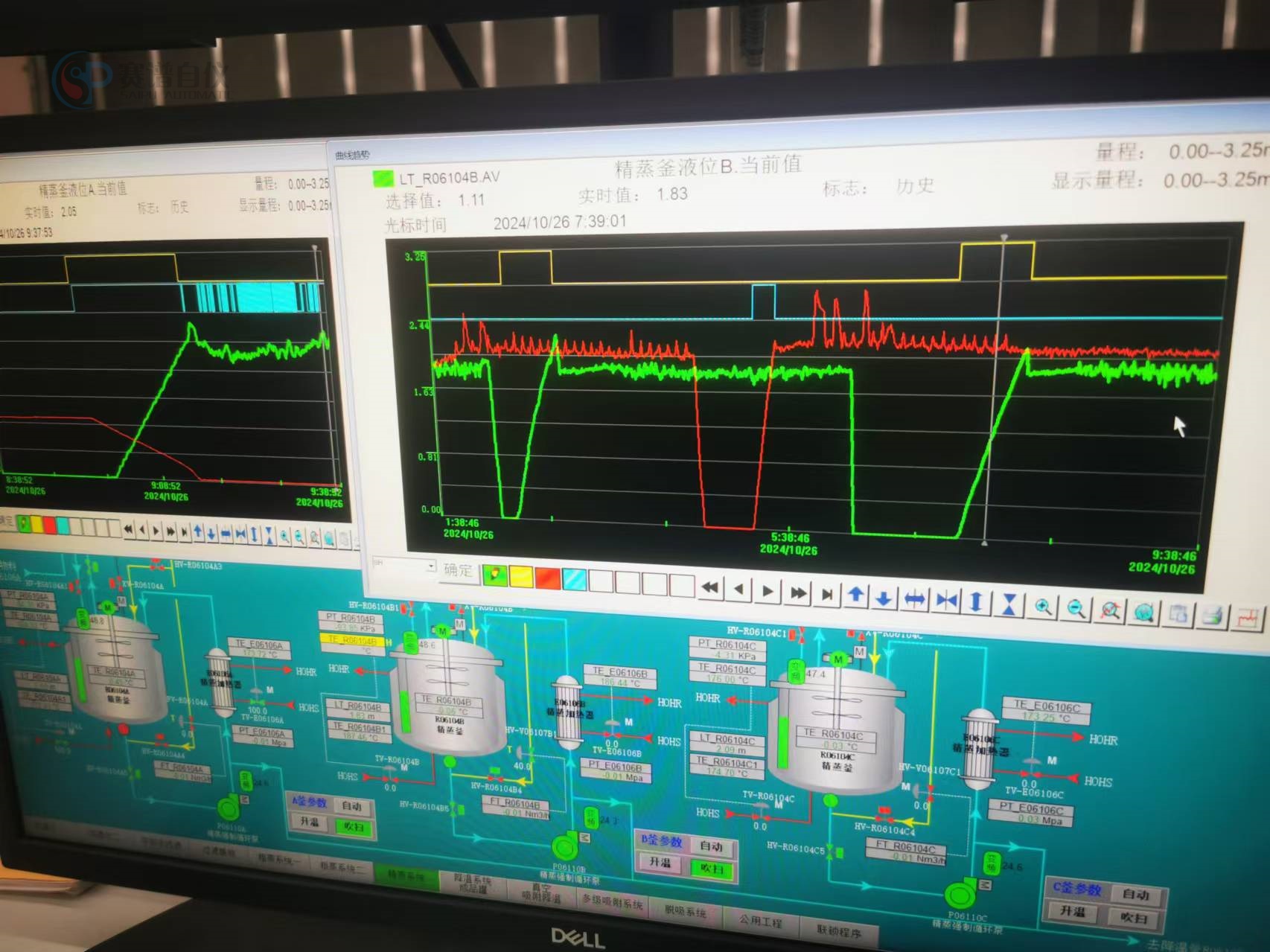

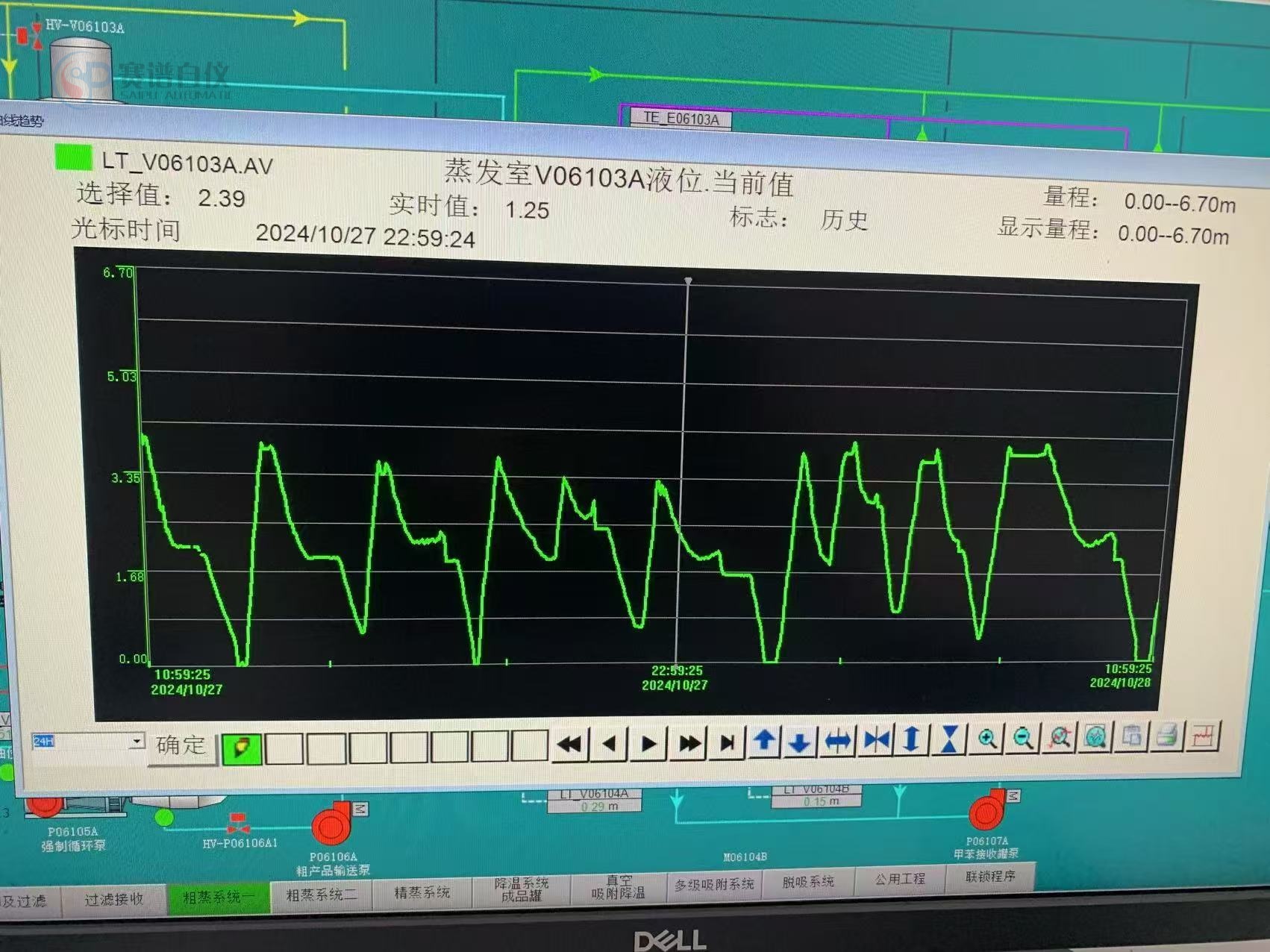

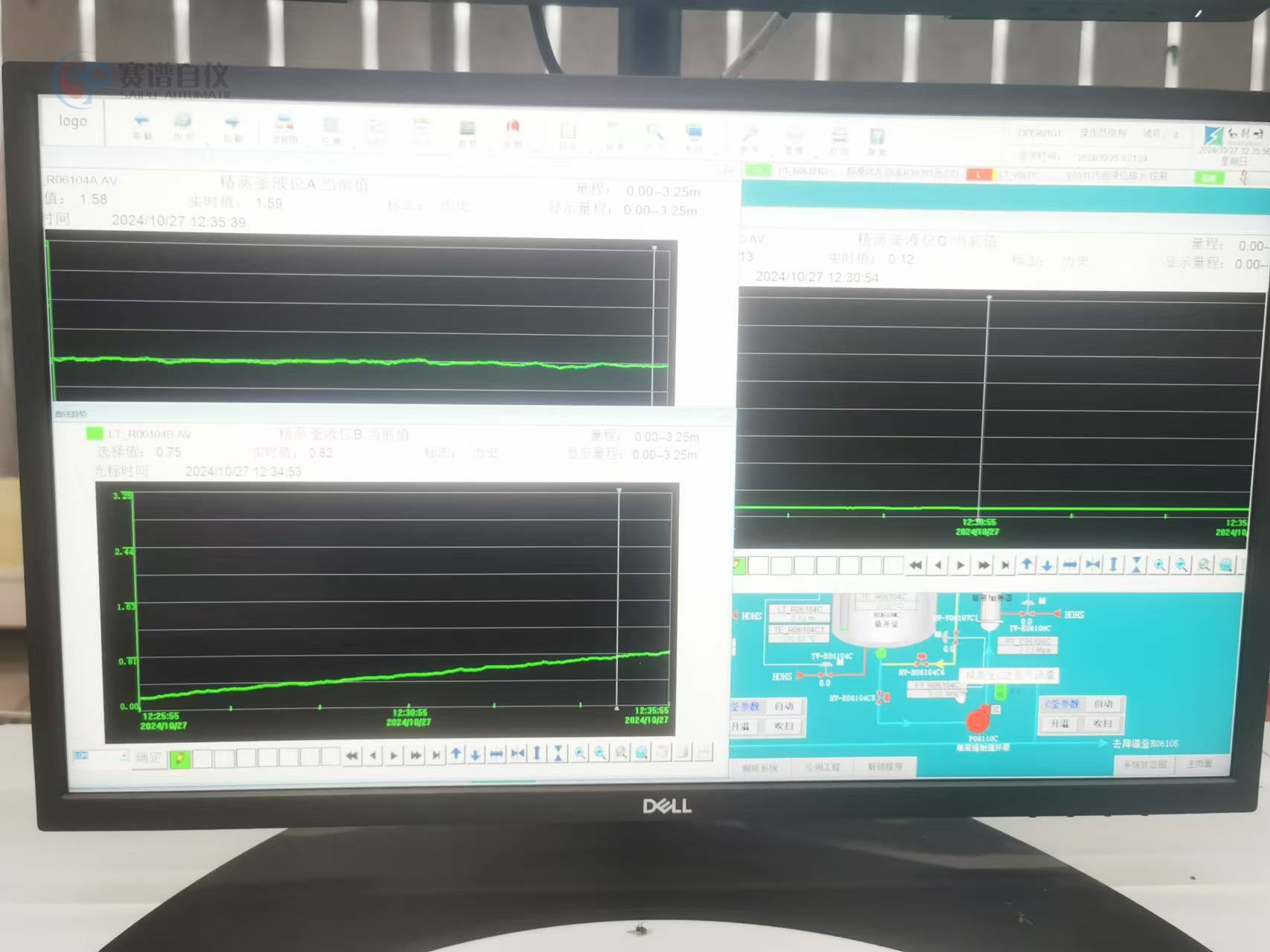

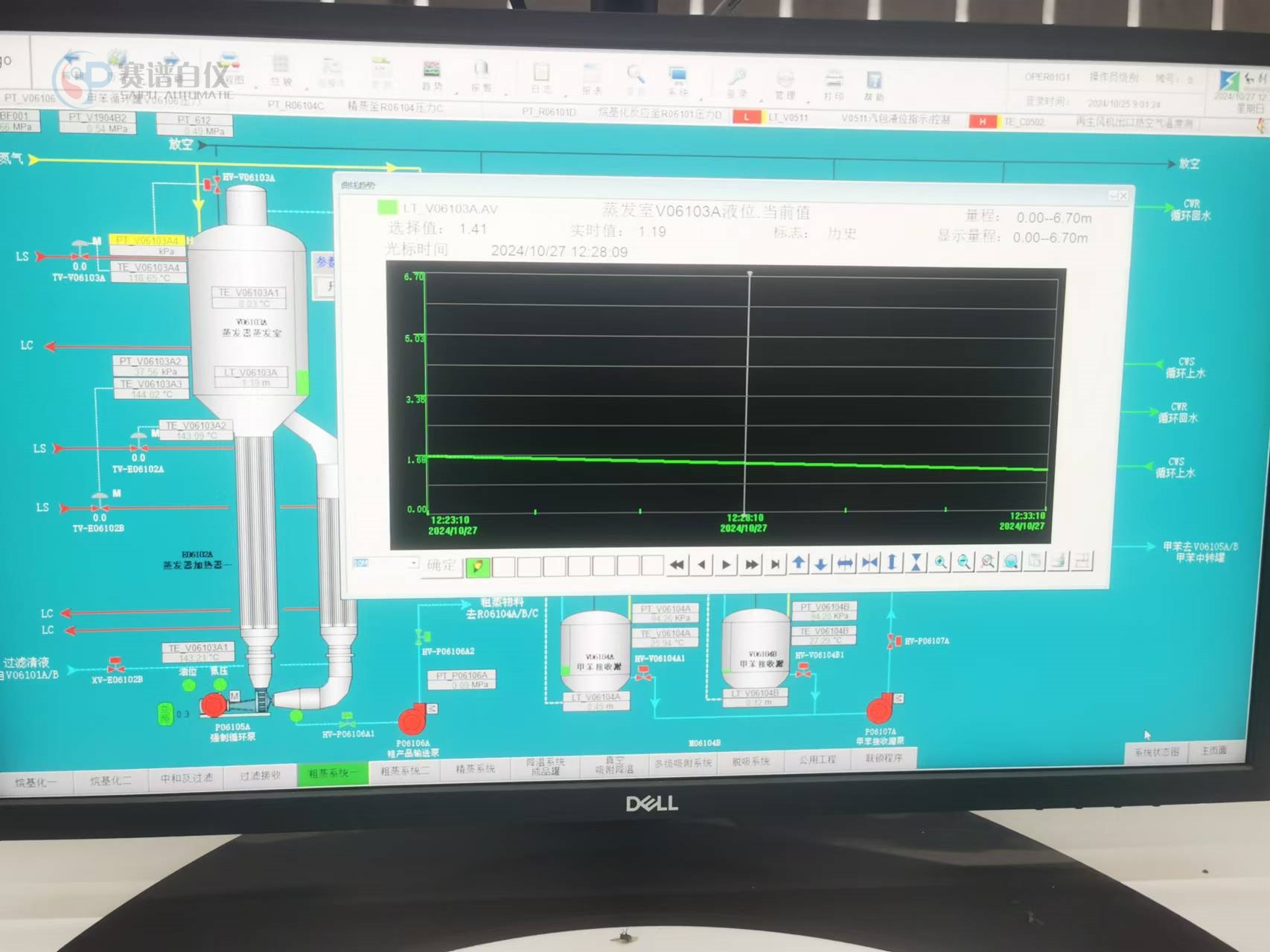

   客户现场实际情况是车间有3台精蒸反应釜，工艺介质来之粗蒸反应釜。该反应釜筒体部分高度为3000mm、封头高度为785mm。内部结构有三层搅拌叶片。工艺操作复杂。通过负压抽取粗蒸反应釜的介质。目的就是蒸发介质中的苯。苯的介电常数较小。反应釜周围有封闭的过热油系统。在精蒸釜蒸发过程中。搅拌会开启。处于不断搅拌状态。通过加热系统给蒸发反应釜加热，温度到200℃。其目的提高蒸发效率。该设备进液过程通过负压抽取形式。伴随有冲氮气动作。雷达液位计安装位置根据设备图纸确定安装远离进出液口。远离氮气口。以减小外环境对其测量干扰。升液过程中，雷达液位计要对其液位变化进行实时监控，信号反馈至中央控制室。方便操作人员对其监控。从而更好的操作工艺流程。从而提高生产效率。
