核心问题分析

赛谱120GHz雷达液位计的优势：

精度极高：120GHz频段意味着极短的波长（约2.5mm），波束角非常窄（通常3-4°），具有极高的测量精度和抗干扰能力。 适用于小口径管道：窄波束角使其非常适合通过管道进行测量，能有效避开管道壁的干扰。 “地埋罐体 + 管道测量”的挑战： 您想通过连接在罐顶的垂直管道来测量罐内液位，这种安装方式会产生“旁通管”效应。 关键矛盾：120GHz雷达波束角极窄，像一束激光。如果管道内径较小或不够垂直，雷达波可能在管道内壁产生多次反射，导致信号衰减或失真，甚至无法到达液面。

解决方案与安装要点 为确保测量成功，必须严格遵循以下安装规范： 1. 管道选型与安装（最关键） 管道内径：建议≥ DN80（最好DN100以上），确保雷达波束能自由通过。 管道材质：首选不锈钢管，内壁光滑。避免使用PVC或碳钢螺纹管，内壁螺纹会造成强烈乱反射。 管道长度：尽量短。管道只是穿过土层，进入罐体后应立即敞开。 安装垂直度：管道必须绝对垂直，确保波束直接指向液面，避免斜射到管壁。 管道末端：应伸入罐内至少50-100mm，防止罐顶结构（如加强筋）进入波束。

2. 雷达天线对准 确保雷达仪表的天线中心与管道中心严格对中。 使用配套的对中法兰或安装支架进行固定。

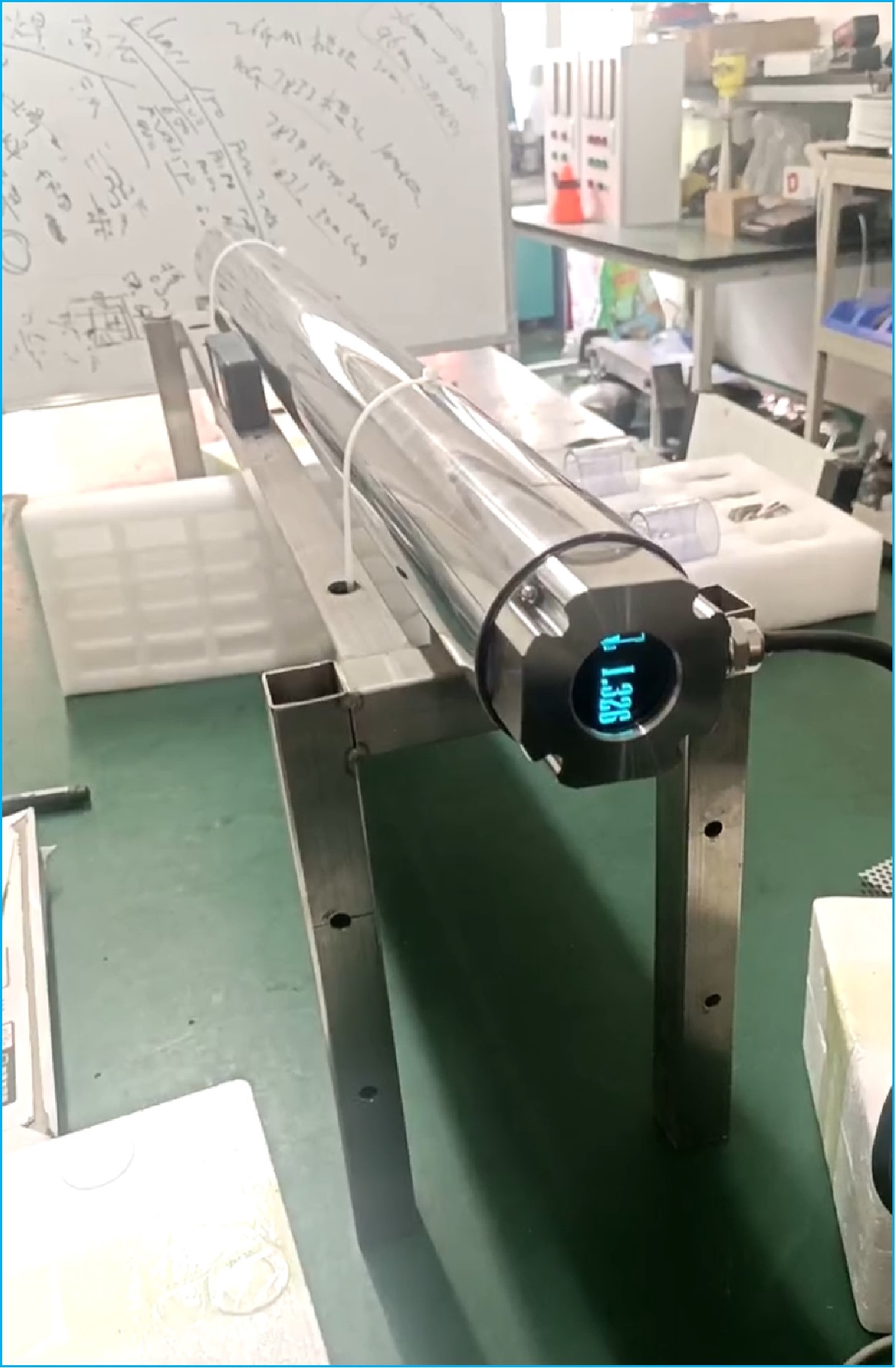

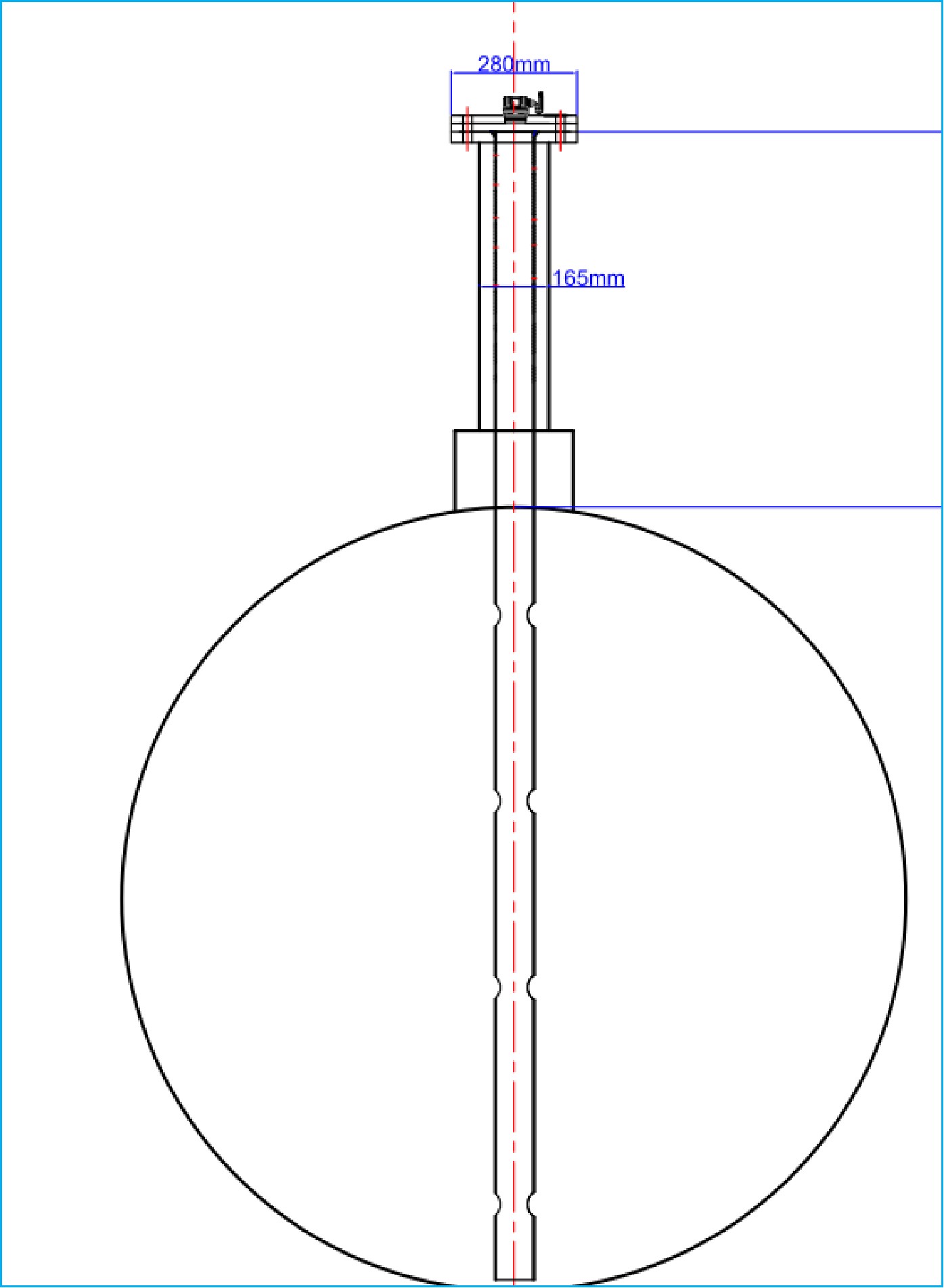

3. 仪表参数设置 启用“管道模式”：赛谱雷达一般有专门的“Pipe Mode”或“Nozzle Mode”，该算法会抑制管壁的固定回波。 调整滤波算法：适当增加信号滤波时间常数，可稳定液位信号。 合理设置满罐值（满量程）：确保涵盖整个测量范围。 4. 安装示意图（理想情况） text 复制 下载      [地面]        |        |  [赛谱120GHz雷达]        |        |        |    （对中法兰）        |        |        |  [垂直不锈钢管] DN80/DN100        |        |        |  （穿过回填土层）        |        | =======[罐顶封头]======= （罐体顶部）        |        |  （管道伸入罐内50mm）        |        |        |    [液面] <--- 雷达波束精确测量此处        |        | =======[罐底]======= 可能遇到的问题及对策 问题1：信号丢失或跳动 对策：检查管道内壁是否光滑、垂直。可在空罐时查看回波图，确认是否有强烈的管壁回波。 问题2：管道内有冷凝水或蒸汽 对策：120GHz对蒸汽非常敏感。如果介质易挥发，需在管道底部开口或使用空气吹扫，防止蒸汽在管道内积聚。 问题3：罐内有搅拌或湍流 对策：启用“搅拌器模式”或提高阻尼设置，平滑输出。 替代方案考虑 如果经过调试仍不稳定，可以考虑： 更换为导波雷达（TDR）：导波雷达沿缆绳或杆传播，完全不受管道影响，是旁通管测量的经典选择。 改变安装方式：如果条件允许，将罐顶管道改为喇叭口形式，或直接在罐顶开大口安装雷达（需考虑埋地防护）。 总结建议 可以安装，但前提是管道足够粗、足够直、内壁足够光滑。在购买和安装前，最好将现场情况（罐顶开口尺寸、管道长度、介质类型、有无蒸汽等）与赛谱的技术支持或供应商充分沟通，他们可能会提供专门的管道安装套件和更具体的参数设置指导。
