SAIPU-RD1200-04调频连续波雷达液位计技术优势

SAIPU-RD1200-04是西安赛谱自动化仪表技术有限公司针对极端工业环境研发的120GHz调频连续波雷达液位计，在高精度测量、抗干扰能力和特殊场景适应性上实现了显著突破。以下是其核心特点及技术参数：

一、核心技术与性能升级

1. 超高频段与波束优化
- 122GHz太赫兹频段：相比传统26GHz雷达，波长更短（约2.5mm），波束角度缩小至≤3°（基础款），穿透性更强，可有效避开船舶燃油舱内的复杂结构（如搅拌桨、加热盘管），在30米量程内实现±1mm的测量精度。
- 三维回波图像分析：结合CFAR（恒虚警率）阈值检测技术，动态生成底噪模型，可抑制盐雾、蒸汽等干扰，在粉尘浓度500mg/m³环境中仍保持稳定信号。
2. 抗极端环境设计
- 复合壳体与防护：采用SS316L不锈钢+航天级铝合金（6061-T6），表面经阳极氧化处理，抗盐雾腐蚀能力提升3倍，IP67防护等级（可选IP68定制），适应-40℃~85℃宽温范围。
- 抗震与抗冲击：内部结构采用双冗余防震支架，可承受5g振动（10-2000Hz）和50g冲击，满足船舶、军工等动态环境需求。
3. 智能化调试与兼容性
- 蓝牙5.0无线调试：支持手机APP远程配置参数，实时查看回波曲线和干扰分析，减少现场操作风险。
- 多协议兼容：标配MODBUS-RTU、HART协议，新增PROFINET接口，可直接接入船舶自动化系统，两路继电器输出支持液位报警和泵控联动。

二、结构设计与防爆认证

1. 卫生型与抗粘附设计
- PFA全氟塑料透镜天线：表面光滑无凹槽，抗结露和粘附能力优于PTFE材质，适合制药行业无菌罐的高温蒸汽环境，信号衰减小于5%。
- 紧凑型安装：盲区低至8cm，支持DN32/DN40螺纹或法兰连接，适应狭窄空间（如舰艇压载水舱）。
2. 防爆与安全认证
- 本安型防爆等级Exia IIC T6 Ga：适用于0区和1区危险场所，通过ATEX、IECEx认证，可直接安装在易燃易爆介质（如航空燃油）储罐。
- 双重电气隔离：电源与信号回路独立设计，内置过压保护模块，确保在雷电、电磁干扰环境下的稳定性。

三、典型应用场景

1. 船舶与军工领域
- 燃油舱与压载水舱：在剧烈振动、盐雾腐蚀环境中，通过复合壳体和动态滤波算法，实现柴油、海水液位的±1mm级测量，已应用于某驱逐舰项目。
- 航空燃料储罐：定制低温型号（-60℃）可监测液氢/液氧液位，抗电磁干扰能力通过GJB 151B认证。
2. 石化与化工行业
- 原油储罐与反应釜：3°波束角可精准避开内部加热盘管，在高压（5MPa）、高温（200℃）环境中穿透泡沫和蒸汽，信号衰减小于3%。
- 腐蚀性介质容器：PFA天线与SS316L壳体组合，耐强酸强碱（如浓盐酸、烧碱），寿命较传统雷达延长2倍。
3. 制药与食品行业
- 无菌罐与反应釜：卫生型设计满足FDA认证要求，在蒸汽结露环境中通过半球形透镜天线实现±2mm精度，已用于深圳某药业公司生产线改造。
- 小容器精密计量：0.1mm分辨率和8cm盲区，适用于实验室高价值药液储罐的实时监控。

四、技术参数概览

指标 参数值
测量范围 0-30米（定制可达40米）
工作频率 122GHz（太赫兹频段）
波束角度 ≤3°（增强型）
信号输出 4-20mA、RS485 MODBUS、PROFINET
供电电压 DC 12-24V（宽压输入）
工作电流 80mA@DC12V（静默模式）
防护等级 IP67（可选IP68）
防爆认证 Exia IIC T6 Ga

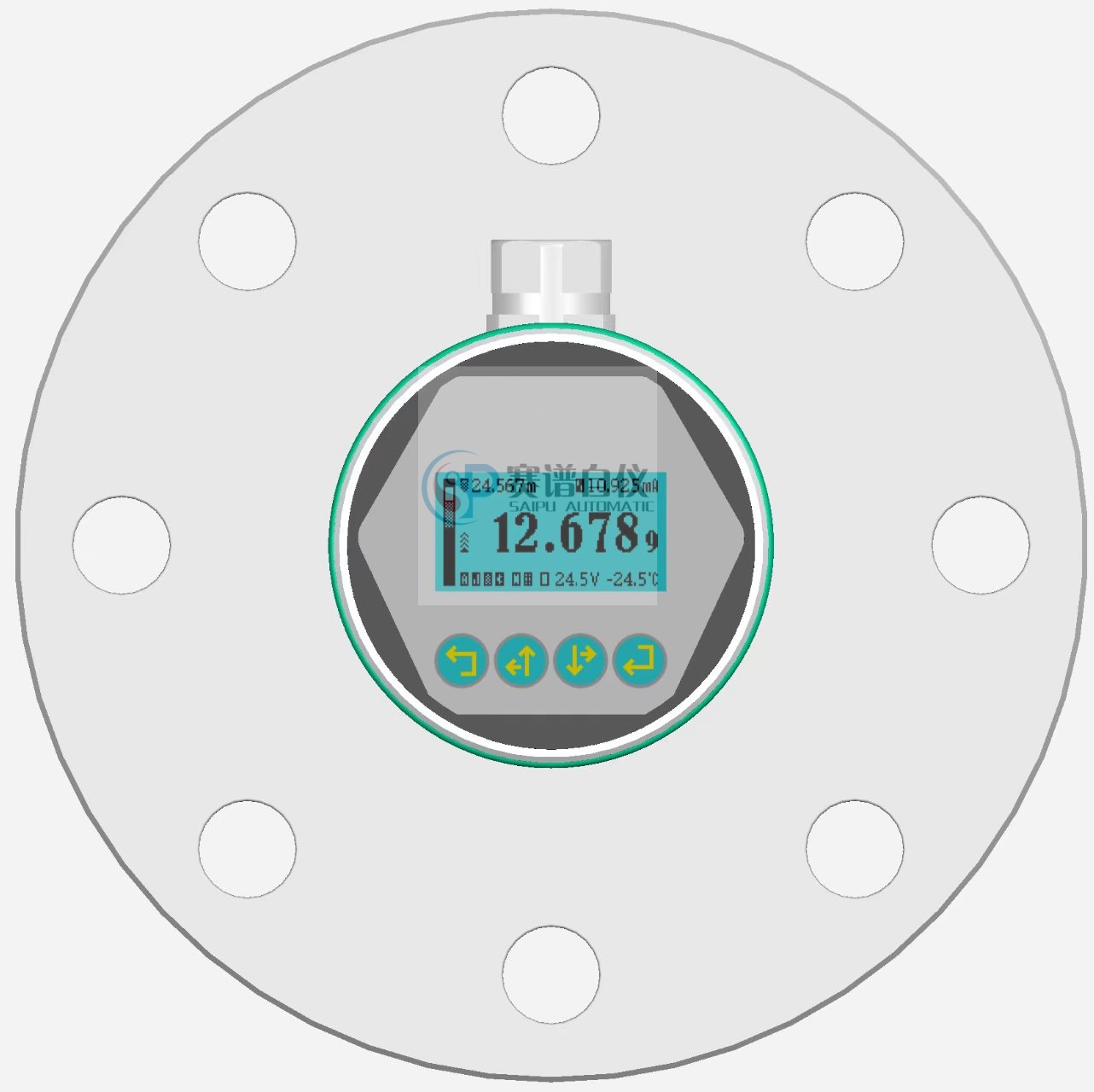

显示屏幕 2.4英寸OLED触控屏（320×240）
抗震性能 5g（10-2000Hz）

五、售后服务与定制化

- 快速响应与质保：提供24小时技术支持，48小时内抵达现场；标准质保2年，核心部件（如天线）质保5年。
- 定制化选项：支持量程、天线材质（如陶瓷）、防爆等级（如Ex d IIC）等参数定制，军工级型号可提供GJB认证。
- 价格与采购：标准版参考价22,800-26,500元，具体根据配置浮动；可通过赛谱自仪官网（www.xaspzy.com）或联系西安总部（029-81029973）直接采购。

SAIPU-RD1200-04凭借超高频技术、抗极端环境设计和智能化功能，已成为船舶、军工、石化等高要求领域的首选方案，尤其在动态干扰和复杂介质场景中表现卓越。
